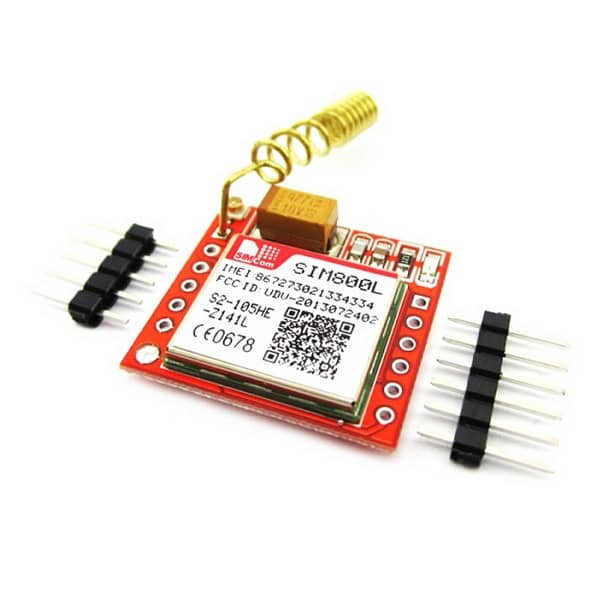

SIM800L GPRS Modülü

Açıklama

SIM800L modüle sahip geliştirme kartı Arduino ve Raspberry Pi gibi geliştirme kartları ile GSM haberleşme ve GPRS özelliklerini kullanmayı sağlar. Bu kartı kullanarak SMS gönderip alabilir, konum takipi yapabilir hatta kendi cep telefonunuzu bile yapabilirsiniz. Kart üzerindeki SIM800L modülü, GSM haberleşme ve GPRS alıcısı görevlerini üstlenmektedir. SIM800L, GPRS iletimi, SMS gönderip almayı ve sesli arama yapmayı ve almayı sağlayan minyatür bir hücresel modüldür. Düşük maliyetli, az yer kaplayan, dört bant frekans desteği, bu modülü uzun menzilli bağlantı gerektiren herhangi bir proje için mükemmel bir çözüm haline getirir. Enerjiyi verdikten sonra hücresel ağı arar ve otomatik olarak oturum açar.

Dahili LED bağlantı durumunu gösterir. ( hızlı yanıp sönme : şebeke kapsama alanı yok , yavaş yanıp sönme : oturum açıldı )

SIM800L GPRS Modülü Teknik Özellikleri:

• Besleme gerilimi: 3,8V – 4,2V
• Önerilen besleme voltajı: 4V
• Güç tüketimi:
• Uyku modu <2.0mA
• Boş mod <7.0mA
• GSM iletimi (ortalama): 350 mA
• GSM iletimi (peek): 2000mA
• Modül boyutu: 25 x 23 mm
• Arayüz: UART (maks. 2.8V) ve AT komutları
• SIM kart soketi: microSIM (alt taraf)
• Desteklenen frekanslar: Dörtlü Bant (850/950/1800/1900 MHz)
• Anten bağlantısı: IPX
• Durum sinyali: LED
• Çalışma sıcaklığı aralığı: -40 ila + 85 ° C
• ATE0
• AT+IPR=9600
• ATE0&W
• Tüm baud rate Çalışması için verilecek kod
• AT+IPR=0

Sağ Pinler:

• NET – antenna
• VCC : güç gerilimi
• RESET : reset
• RXD : seri haberleşme
• TXD :  seri haberleşme
• GND – ground

Sol Pinler:

• RING
• DTR : uyku modu
• MICP, MICN : mikrofon (P + / N -)
• SPKP, SPKN : Hoparlör (P + / N -)
